Cầm bộ hồ sơ thiết kế dày cộp nhưng không hiểu các ký hiệu và con số? Rất nhiều chủ nhà gặp tình huống này. Nắm được cách đọc bản vẽ xây dựng giúp bạn kiểm soát thiết kế, trao đổi rõ ràng với nhà thầu và phát hiện sai sót sớm. Dưới đây là 7 bước dễ áp dụng cho cả người chưa học kỹ thuật.
Bản Vẽ Xây Dựng Là Gì? Vì Sao Chủ Nhà Nên Biết Đọc

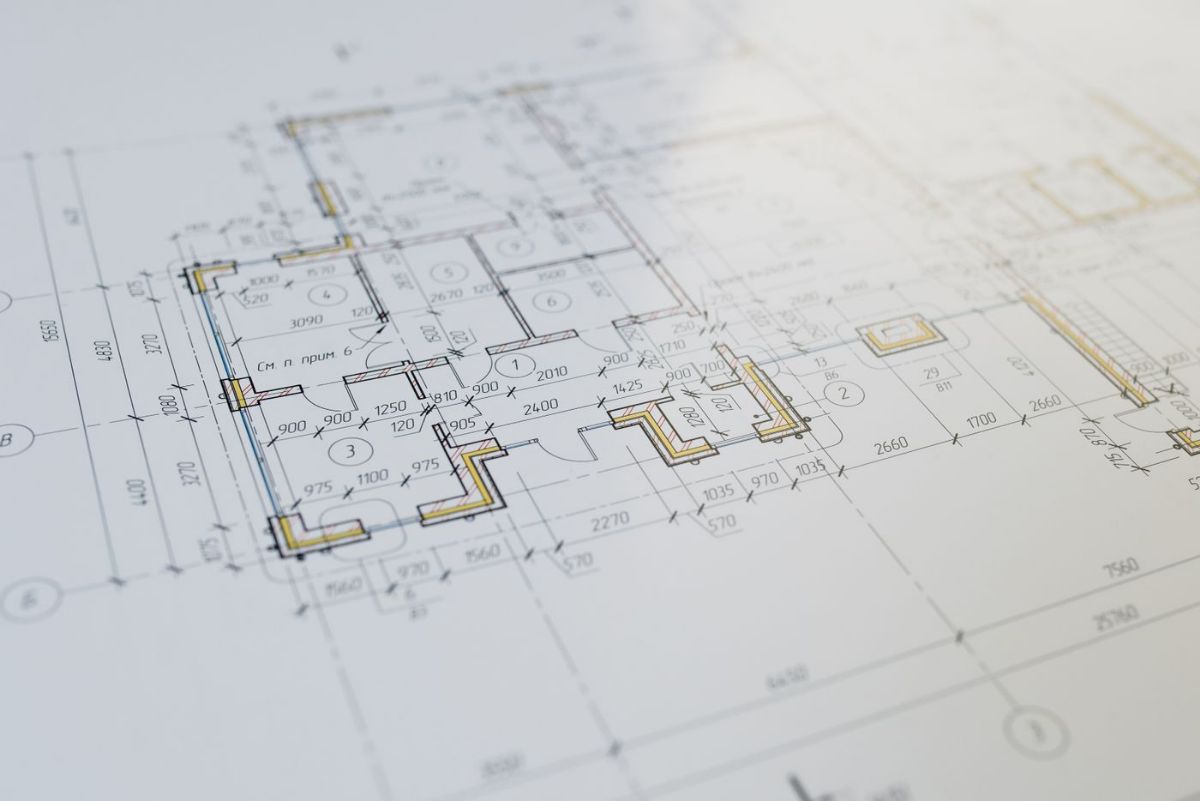

Bản vẽ xây dựng là tài liệu kỹ thuật thể hiện hình dáng, kích thước, vật liệu và cách cấu tạo của công trình bằng hình chiếu, ký hiệu và ghi chú theo quy ước chung. Đây là “ngôn ngữ” chung giữa chủ nhà, đơn vị thiết kế và đội thi công. Tham khảo thêm khái niệm bản vẽ kỹ thuật để hiểu nền tảng chung.
Với chủ nhà, biết cách đọc bản vẽ xây dựng không nhằm để tự thiết kế, mà để kiểm tra công năng có đúng nhu cầu không, diện tích phòng có hợp lý không và nhà thầu có làm đúng hồ sơ không.
Một Bộ Hồ Sơ Bản Vẽ Nhà Ở Gồm Những Gì?
Trước khi học cách đọc bản vẽ xây dựng, bạn cần biết một bộ hồ sơ thiết kế nhà ở thông thường được chia thành ba phần chính.
Bản Vẽ Kiến Trúc
Gồm phối cảnh, mặt bằng, mặt đứng, mặt cắt và chi tiết cầu thang, cửa, vệ sinh. Phần này cho biết hình dáng ngôi nhà, cách bố trí phòng và vật liệu hoàn thiện.
Bản Vẽ Kết Cấu
Thể hiện móng, cột, dầm, sàn, cầu thang và bố trí cốt thép. Đây là “bộ xương” quyết định độ an toàn của ngôi nhà, thường do kỹ sư kết cấu tính toán và ký duyệt.
Bản Vẽ Điện Nước (M&E)
Gồm sơ đồ cấp điện, chiếu sáng, ổ cắm, internet, cấp thoát nước và bể phốt.
Cách Đọc Bản Vẽ Xây Dựng Qua 7 Bước Đơn Giản
Dưới đây là trình tự mà kỹ sư giám sát thường áp dụng. Đi từ tổng quát đến chi tiết giúp bạn không bị rối.
Bước 1: Xem Khung Tên Và Danh Mục Bản Vẽ
Khung tên nằm ở góc dưới bên phải mỗi tờ, ghi tên công trình, tên bản vẽ, số hiệu, tỷ lệ, ngày phát hành và người thiết kế. Tờ đầu thường là danh mục bản vẽ.
Hãy kiểm tra số hiệu phiên bản (revision) để chắc chắn bạn và nhà thầu đang dùng cùng một bản mới nhất.
Bước 2: Nắm Tỷ Lệ Và Đơn Vị Đo

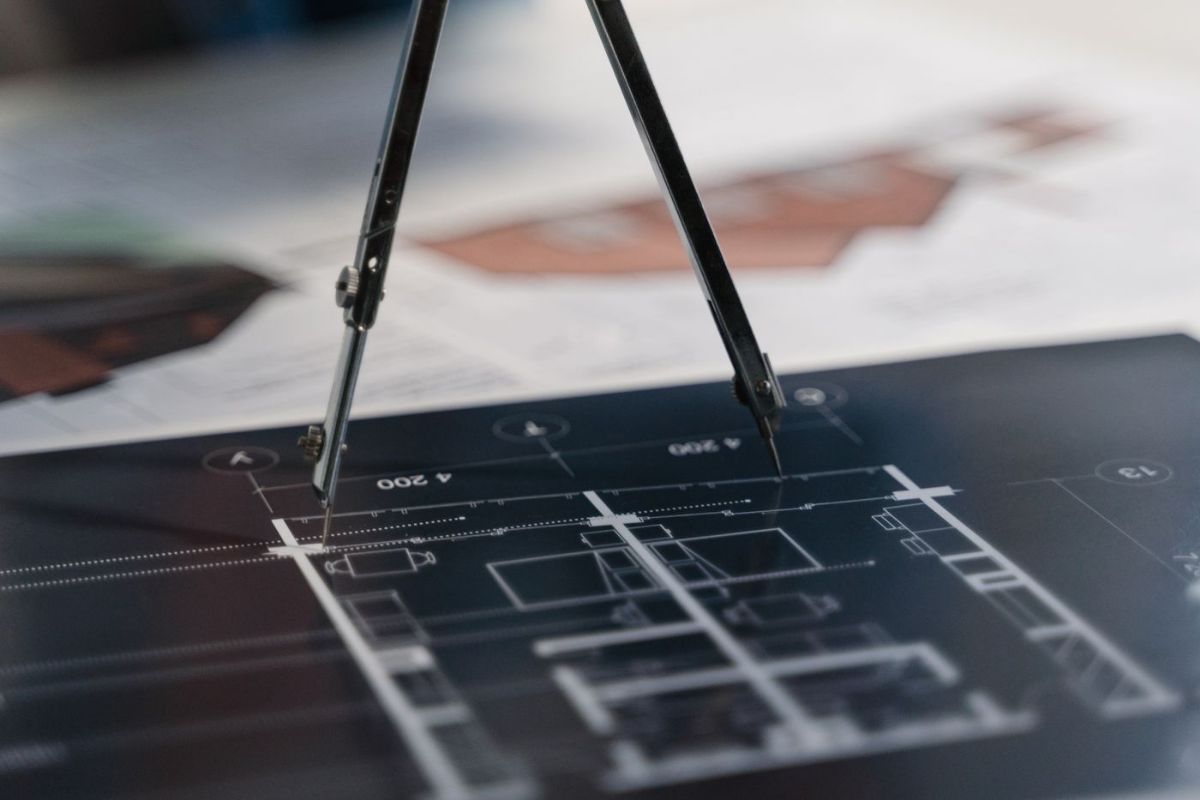

Tỷ lệ cho biết bản vẽ được thu nhỏ bao nhiêu lần so với thực tế. Mặt bằng nhà ở thường dùng tỷ lệ 1/100 hoặc 1/50, còn bản vẽ chi tiết dùng 1/20, 1/10. Ở tỷ lệ 1/100, 1 cm trên giấy bằng 1 m thực tế.
Kích thước trên bản vẽ xây dựng thường ghi bằng milimét (mm), trong khi cao độ ghi bằng mét (m). Mốc ±0.000 thường đặt tại mặt sàn hoàn thiện tầng 1; con số +3.600 nghĩa là cao hơn mốc này 3,6 m. Luôn đọc con số ghi trên đường kích thước thay vì đo trực tiếp lên bản in.
Bước 3: Hiểu Các Ký Hiệu Cơ Bản
Ký hiệu là phần khiến người mới thấy khó nhất trong cách đọc bản vẽ xây dựng. Tin vui là ký hiệu cho nhà ở không nhiều và thường có chú thích ở trang ghi chú chung.
- Trục định vị: các đường gạch chấm có vòng tròn ở đầu, đánh số (1, 2, 3…) theo một phương và chữ (A, B, C…) theo phương còn lại, dùng để xác định vị trí cột, tường.
- Tường: nét đậm hoặc tô đặc; tường 200 mm và tường 100 mm có độ dày nét khác nhau.
- Cửa: cửa đi vẽ cung tròn thể hiện chiều mở, cửa sổ vẽ bằng các nét mảnh song song trong tường.
- Ký hiệu mặt cắt: đường cắt có mũi tên và chữ cái (A-A, B-B) chỉ vị trí và hướng nhìn của mặt cắt.
- Cao độ: tam giác nhỏ kèm con số, ví dụ +0.450 hoặc -0.050.
Bước 4: Đọc Mặt Bằng Các Tầng
Mặt bằng là hình chiếu nhìn từ trên xuống sau khi “cắt” ngang ngôi nhà ở độ cao khoảng 1,2–1,5 m. Đây là bản vẽ quan trọng nhất với chủ nhà vì thể hiện bố trí phòng, kích thước, cửa và cầu thang.
Khi đọc, hãy hình dung mình đi từ cổng vào nhà: phòng khách rộng bao nhiêu, bếp nằm đâu, nhà vệ sinh có thông gió không. Nếu cần kiểm tra diện tích, bạn có thể tham khảo cách tính diện tích xây dựng.
Bước 5: Đọc Mặt Đứng Và Mặt Cắt

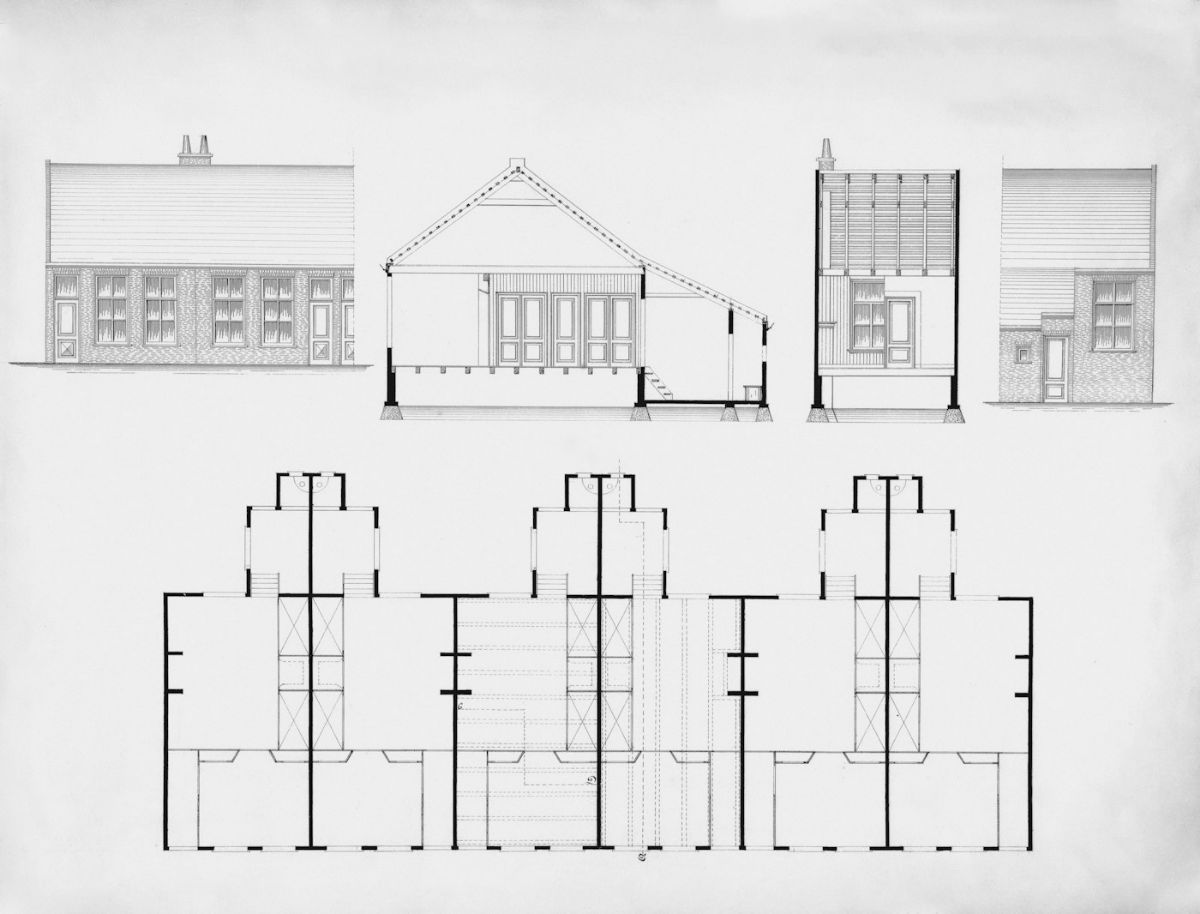

Mặt đứng thể hiện hình dáng bên ngoài ngôi nhà, cao độ từng tầng và vật liệu mặt tiền. Mặt cắt là hình chiếu khi cắt dọc ngôi nhà theo đường ký hiệu trên mặt bằng, cho thấy chiều cao tầng, độ dày sàn và mái.
Mẹo nhỏ: đặt mặt bằng cạnh mặt cắt và dò theo đường cắt A-A. Hãy kiểm tra chiều cao thông thủy (từ sàn đến trần hoàn thiện) của từng phòng.
Bước 6: Đọc Bản Vẽ Kết Cấu
Bản vẽ kết cấu dùng nhiều ký hiệu thép. Ví dụ, “4Φ18” nghĩa là 4 thanh thép đường kính 18 mm; “Φ6a200” là thép đai đường kính 6 mm, khoảng cách 200 mm. Ghi chú chung nêu cấp độ bền bê tông (như B20, tương đương mác 250).
Chủ nhà không cần tự tính toán, nhưng nên đối chiếu thép và kích thước cột dầm thực tế với bản vẽ trước mỗi lần đổ bê tông. Đây cũng là nội dung quan trọng trong quy trình nghiệm thu nhà ở.
Bước 7: Đối Chiếu Bản Vẽ Điện Nước
Cuối cùng, hãy chồng bản vẽ điện nước lên mặt bằng kiến trúc để kiểm tra vị trí công tắc, ổ cắm, đèn, điều hòa, vòi nước và ống thoát.
Đây là bước cuối trong cách đọc bản vẽ xây dựng nhưng lại giúp tránh nhiều phiền toái nhất, vì đục tường sửa điện nước sau hoàn thiện rất tốn kém.
Bảng Ký Hiệu Thường Gặp Trên Bản Vẽ Nhà Ở
| Ký hiệu | Ý nghĩa | Loại bản vẽ |
|---|---|---|
| ±0.000 | Cao độ chuẩn, thường tại sàn tầng 1 | Kiến trúc |
| 1/100 | Tỷ lệ thu nhỏ 100 lần | Tất cả |
| A-A | Vị trí và hướng mặt cắt | Kiến trúc |
| 4Φ18 | 4 thanh thép đường kính 18 mm | Kết cấu |
| Φ6a200 | Thép đai Φ6, khoảng cách 200 mm | Kết cấu |
| D1, S1 | Mã cửa đi, cửa sổ (tra bảng thống kê cửa) | Kiến trúc |
Những Lỗi Thường Gặp Khi Đọc Bản Vẽ
Dù đã nắm cách đọc bản vẽ xây dựng, nhiều chủ nhà vẫn mắc các lỗi sau:
- Chỉ xem phối cảnh 3D đẹp mắt mà bỏ qua mặt bằng và mặt cắt.
- Nhầm đơn vị mm với cm, dẫn đến hiểu sai kích thước phòng gấp 10 lần.
- Không đối chiếu giữa các bộ môn, ví dụ dầm kết cấu đâm xuyên qua vị trí cửa sổ trên bản kiến trúc.
- Dùng bản vẽ cũ trong khi thiết kế đã được chỉnh sửa.
Nếu bạn đang cân nhắc tự vẽ hay thuê đơn vị chuyên nghiệp, bài viết có nên thuê thiết kế nhà riêng sẽ giúp bạn cân nhắc chi phí và lợi ích. Bạn cũng có thể xem ví dụ thực tế tại bản vẽ thiết kế nhà ống 5x20m.
Câu Hỏi Thường Gặp
Người Không Học Kỹ Thuật Có Tự Học Cách Đọc Bản Vẽ Xây Dựng Được Không?
Hoàn toàn được. Với nhà ở dân dụng, bạn chỉ cần nắm khung tên, tỷ lệ, ký hiệu cơ bản và cách đọc mặt bằng, mặt cắt.
Bản Vẽ Xin Phép Và Bản Vẽ Thi Công Khác Nhau Thế Nào?
Bản vẽ xin phép chỉ gồm các bản vẽ chính theo yêu cầu hồ sơ cấp phép, còn bản vẽ thi công chi tiết hơn nhiều để thợ làm theo. Xem thêm hồ sơ xin giấy phép xây dựng để biết cần chuẩn bị gì.
Nên Đọc Bản Vẽ Trên Giấy Hay Trên Máy Tính?
Nên kết hợp cả hai: file PDF để phóng to chi tiết, bản in A3 để mang ra công trường.
Kết Luận
Nắm vững cách đọc bản vẽ xây dựng giúp bạn chủ động hơn trong suốt quá trình làm nhà, từ lúc duyệt thiết kế đến khi nghiệm thu bàn giao. Nếu là lần đầu làm nhà, đừng bỏ qua kinh nghiệm xây nhà lần đầu và những điều cần biết khi xây nhà.
